[Techlayer 특별 기획] K-디스플레이 장비 국산화의 주역들 3

제3탄: 완벽을 향한 마지막 관문 – HB테크놀러지 & 필옵틱스

아무리 정교한 증착과 식각 공정을 거쳐도, 미세한 결함을 잡아내지 못하거나 기판을 자르는 과정에서 오차가 발생하면 모든 노력은 수포로 돌아갑니다. 제조 공정의 끝단에서 ‘수율(Yield)’을 최종적으로 확정 짓는 핵심 기술, HB테크놀러지와 필옵틱스를 분석해 보겠습니다.

1. 디스플레이의 ‘매의 눈’: HB테크놀러지 (HB Technology)

디스플레이 패널은 수백만 개의 픽셀로 구성됩니다. HB테크놀러지는 광학 기술을 이용해 눈에 보이지 않는 미세한 결함을 찾아내는 검사 장비의 절대 강자입니다.

• AOI(Automated Optical Inspection)의 정점: 카메라와 이미지 처리 알고리즘을 통해 패널의 단선, 쇼트, 이물질을 실시간으로 검출합니다. 특히 2026년 현재 주력인 8.6세대 대면적 IT OLED 라인에서는 기판이 커진 만큼 검사 속도와 정확도가 생명인데, HB테크놀러지의 장비는 이를 완벽히 소화하며 수율 향상의 일등 공신 역할을 하고 있습니다.

• 빛을 다루는 독보적 기술: 단순히 사진을 찍는 수준을 넘어, 빛의 굴절과 반사를 이용해 박막의 두께와 균일도까지 측정하는 계측 기술로 영역을 확장하고 있습니다.

2. 빛으로 깎는 정밀 조각사: 필옵틱스 (Philoptics)

과거에는 유리 기판을 칼(다이아몬드 휠)로 잘랐지만, OLED 시대에는 **레이저(Laser)**가 그 역할을 대신합니다. 필옵틱스는 레이저를 이용한 커팅 및 리프트오프 기술의 선구자입니다.

• 레이저 커팅 & LLO(Laser Lift-Off): 플렉시블 OLED 제조 시, 유리기판에서 패널을 손상 없이 떼어내는 LLO 공정은 필수입니다. 필옵틱스는 이 분야에서 세계적인 점유율을 차지하고 있습니다.

• FMM(Fine Metal Mask)의 국산화 주역: 1탄에서 언급된 증착 공정의 핵심 소모품인 FMM 제조에도 레이저 가공 기술을 도입, 일본이 독점하던 시장에 균열을 내고 있습니다. 2026년에는 더욱 고도화된 레이저 기술로 초고해상도(PPI) 구현을 지원하며 K-디스플레이의 기술 자립도를 높이고 있습니다.

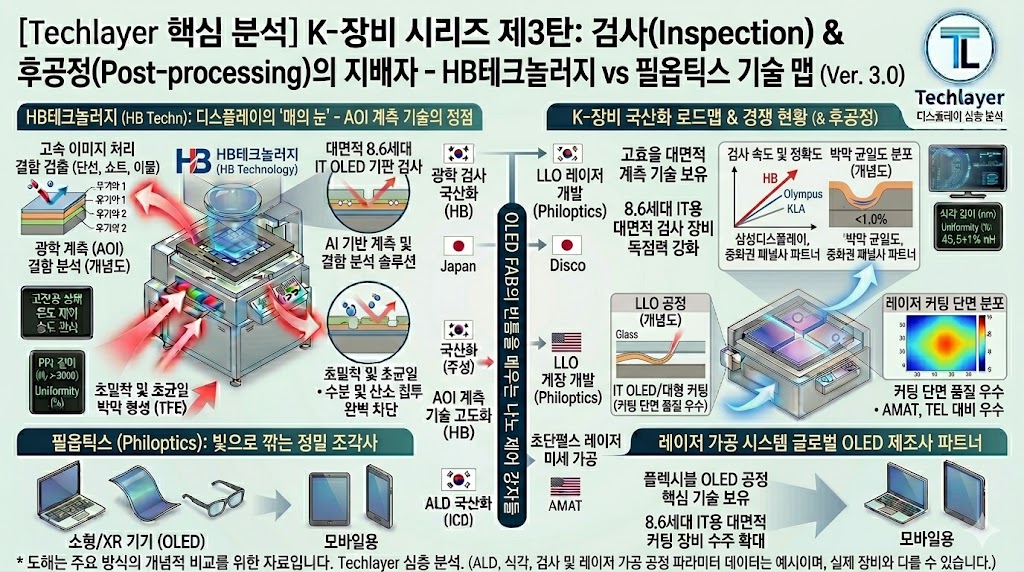

📊 K-장비 핵심 기업 정밀 분석 (제3탄 요약)

🚀 Techlayer Insight: 검사와 후공정이 ‘수익성’을 결정한다

전 공정(증착, 식각 등)이 디스플레이의 ‘성능’을 만든다면, 후공정(검사, 커팅)은 기업의 **’이익’**을 결정합니다. 90%의 수율을 95%로 올리는 것은 오직 정밀한 검사와 오차 없는 가공 기술뿐이기 때문입니다.

2026년, 대한민국이 디스플레이 1위 자리를 굳건히 지킬 수 있는 이유는 전 세계에서 가장 까다로운 검사 기준을 통과한 HB테크놀러지와 필옵틱스의 장비가 우리 팹(Fab)의 마지막 문을 지키고 있기 때문입니다.
