지난 1탄에서는 XR 기기의 핵심 기술인 OLEDoS와 LEDoS의 구조적 차이를 살펴보았습니다. 오늘은 현재 XR 시장의 가장 뜨거운 감자인 **애플 비전 프로(Apple Vision Pro)**가 왜 LEDoS가 아닌 **Micro OLED(OLEDoS)**를 선택했는지, 그리고 그 이면에 숨겨진 제조 공정의 난이도와 한계를 심층 분석해 보겠습니다.
1. 픽셀이 보이지 않는 환상적인 화질의 비밀
애플이 비전 프로의 디스플레이에서 가장 중요하게 생각한 것은 사용자가 가상 현실에 완전히 몰입할 수 있도록, 눈앞에서도 픽셀이 보이지 않는 ‘모기장 현상(Screen Door Effect, SDE)’의 완벽한 제거였습니다. 이를 위해서는 극도로 높은 해상도가 필수적입니다.
비전 프로에 탑재된 소니의 Micro OLED는 인치당 픽셀 수(PPI)가 무려 3,386에 달합니다. 이는 아이폰 15 Pro PPI(460)의 7배가 넘는 수준입니다. 일반적인 유리 기판 공정으로는 도저히 구현할 수 없는 이 초고해상도를 실리콘 웨이퍼 미세 공정 기술로 해결한 것입니다.
-
Tech Insight: 사용자가 고개를 돌릴 때 지연 시간을 최소화하는 압도적인 응답 속도 또한 OLEDoS가 선택된 중요한 이유입니다.

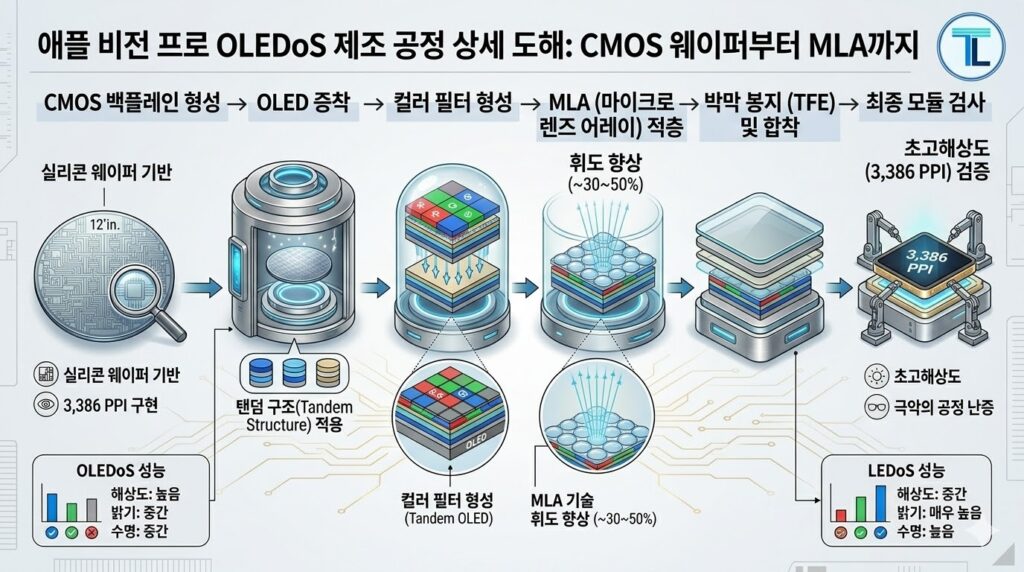

2. OLEDoS 제조 공정의 난이도: 실리콘 위에 그리는 미세 회로
일반적인 OLED 패널 공정이 유리 기판 위에 진행된다면, OLEDoS는 반도체 제조 공정과 유사하게 실리콘 웨이퍼 위에서 모든 공정이 이루어집니다. 이를 **’OLEDoS(OLED on Silicon)’**라고 부릅니다.
① 픽셀 형성과 증착의 극강 난이도
수천 PPI급의 미세한 픽셀을 형성하기 위해서는 반도체 공정에 쓰이는 노광 장비(Photolithography) 기술이 필요합니다. 또한, 유기물을 두 층으로 쌓아 밝기와 수명을 향상시키는 **’탠덤(Tandem) 구조’**를 이 초소형 디스플레이에 적용하는 증착 공정은 그 난이도가 상상을 초월합니다.
-
FMM(미세 마스크) 공정의 한계: 기존 방식의 마스크 기술은 픽셀이 너무 미세해 오차 없이 유기물을 증착하기 매우 어렵습니다.
② 컬러 필터와 MLA(마이크로 렌즈 어레이)
유기층 증착 후, 적(R), 녹(G), 청(B) 색상을 구현하기 위해 컬러 필터를 형성합니다. 여기에 렌즈를 통과할 때의 밝기 손실을 막기 위해 픽셀 하나하나에 빛을 모아주는 ‘MLA(마이크로 렌즈 어레이)’ 기술을 적용합니다.
-
MLA의 중요성: MLA 기술은 빛을 효율적으로 제어하여 휘도(밝기)를 약 30~50% 향상시킬 수 있는 핵심 기술입니다. 이 모든 공정이 마이크로미터(㎛) 단위의 오차도 허용하지 않는 극도로 정밀한 수준에서 이루어집니다.

3. OLEDoS vs 일반 OLED 공정 비교
| 비교 항목 | OLEDoS (Micro OLED) | 일반 OLED (스마트폰용) |
| 기판 소재 | 실리콘 웨이퍼 | 유리 또는 플라스틱 |
| 픽셀 밀도 (PPI) | 3,000 ~ 5,000+ | 400 ~ 600 |
| 구동 소자 | CMOS 백플레인 (반도체 미세 공정) | TFT (유리 기판 공정) |
| 공정 방식 | 반도체 노광 + OLED 증착 | TFT 형성 + FMM 증착 |
| 수율 관리 | 극도로 어려움 (반도체급 관리 필요) | 상대적으로 용이 |
4. Techlayer Insight: 비전 프로가 넘어야 할 OLEDoS의 한계
비전 프로는 OLEDoS 기술로 환상적인 화질을 구현했지만, OLEDoS 자체의 한계도 분명합니다.
① 한계점 1: 밝기(휘도)와 수명
유기 소재의 특성상 야외에서도 쨍한 화면을 보여주기에는 밝기가 부족하고, 오랜 시간 사용 시 ‘번인(Burn-in)’ 위험이 있습니다. 렌즈를 거쳐야 하는 XR 기기 특성상 밝기가 더욱 중요해집니다.
② 한계점 2: 극악의 수율과 높은 가격
반도체 웨이퍼 위에서 진행되는 복잡한 공정과 초정밀 증착 공정은 수율을 잡기가 매우 어렵습니다. 이 낮은 수율은 고스란히 **’높은 가격’**으로 연결되어, 비전 프로의 대중화를 막는 가장 큰 장벽이 되고 있습니다.
