지금까지 우리는 황무지 같은 기판 위에 전자 신경망(TFT)을 심고, 그 위에 빛의 씨앗(유기물)을 뿌려, 단단한 방패(봉지)로 보호하는 과정을 살펴보았습니다. 이제 이 ‘셀(Cell)’ 상태의 패널은 인간의 손에 닿는 완벽한 ‘제품’으로 거듭나기 위한 마지막 관문, 모듈(Module) 및 검사 공정으로 들어섭니다. 화려한 빛의 무대 뒤에서 벌어지는 가장 치밀하고 까다로운 완성의 현장을 Techlayer가 안내합니다.

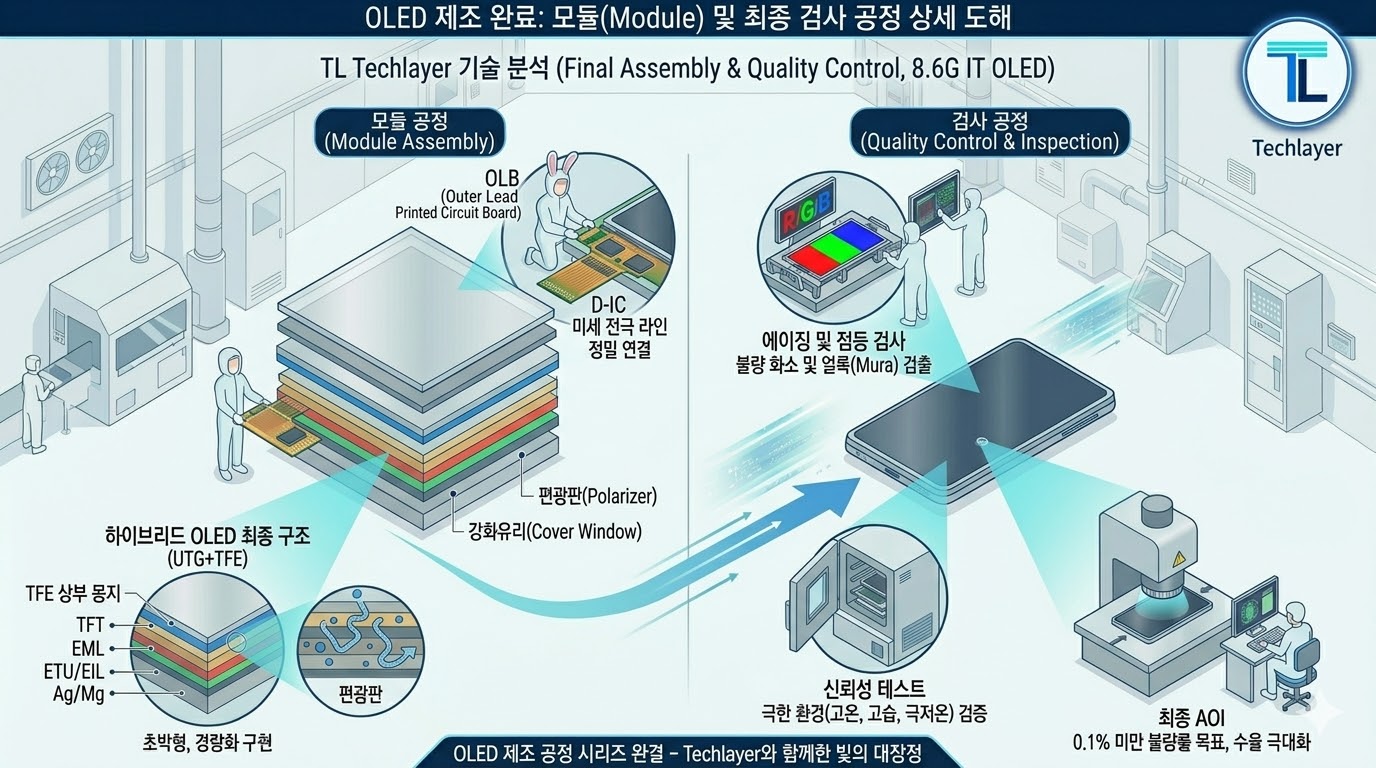

1. 모듈 공정: 셀(Cell)에 생명을 불어넣는 ‘조립’의 미학
봉지 공정까지 마친 OLED 셀은 그 자체로는 빛을 낼 수 없는, 잠재력만 가진 상태입니다. 모듈 공정은 이 셀에 전기적 신호를 입력하고 구동할 수 있는 ‘생명줄’을 연결하는 과정입니다.
-
OLB (Outer Lead Bonding): 셀 패널의 가장자리에 미세한 구동 칩(D-IC)과 유연한 회로 기판(FPCB)을 정밀하게 부착합니다. 머리카락보다 얇은 수백 개의 전극 라인을 단 1 마이크로미터의 오차 없이 연결해야 하는 극강의 정밀도가 요구됩니다.
-
편광판 및 강화유리 부착: 야외에서도 화면을 선명하게 볼 수 있도록 빛의 반사를 막는 편광판을 붙이고, 그 위에 우리가 직접 만지는 튼튼한 강화유리(Cover Window)를 더합니다. 최근에는 이 강화유리 위에 COE(Color Filter on Encapsulation) 기술을 적용해 편광판을 제거하여 두께와 소비 전력을 혁신적으로 줄이기도 합니다.

2. 검사 공정: 0.1%의 불량도 허용하지 않는 ‘완벽’의 검증
모듈 조립이 완료되면, OLED는 세상에서 가장 혹독한 테스트 과정을 거칩니다. 단순히 화면이 켜지는지를 확인하는 수준을 넘어섭니다.
-
에이징(Aging) 및 점등 검사: 패널에 일정한 전압을 가해 유기물을 안정화시킨 후, R/G/B 색상별로 화면을 켜서 불량 픽셀(화소)이나 얼룩(Mura)이 없는지 육안 및 자동 광학 검사(AOI) 장비로 샅샅이 찾아냅니다.
-
신뢰성 테스트: 고온, 고습, 극저온 등 극한의 환경에 패널을 노출시켜 변형이나 성능 저하가 없는지 검증합니다. 스마트폰처럼 다양한 환경에서 사용되는 기기일수록 이 테스트는 더욱 까다롭게 진행됩니다. 우리가 쓰는 디스플레이의 내구성은 바로 이 과정에서 완성됩니다.
3. Techlayer Insight: 모듈 수율이 곧 완제품의 경쟁력
8.6세대 IT용 OLED 라인으로 넘어오면서 모듈 공정의 난이도는 또 한 번 급상승했습니다. 기판이 커지고 얇아진 만큼, 대면적 강화유리를 기포나 비틀림 없이 완벽하게 부착하는 것은 기술적으로 매우 어려운 과제입니다.
결국, 미세 공정에서 아무리 완벽한 셀을 만들었어도 마지막 모듈 단계에서 수율을 확보하지 못하면 무용지물입니다. 삼성디스플레이와 LG디스플레이가 모듈 및 검사 자동화 기술에 천문학적인 투자를 아끼지 않는 이유가 바로 여기에 있습니다. 이 마지막 관문을 얼마나 효율적으로 통과하느냐가 2026년 IT OLED 시장의 승패를 가를 것입니다.
💡 OLED 제조 공정 시리즈를 마치며: 0과 1의 세계에서 피어난 빛의 예술
5주간 함께 달려온 OLED 제조 공정 여행이 드디어 막을 내렸습니다.
-
기판공정: 황무지에 땅을 고르고 (Rigid vs Flexible)
-
TFT공정: 전기적 신경망을 심어 픽셀을 깨우고 (LTPS vs LTPO)
-
증착공정: 진공 속에서 빛의 색을 입히고 (RGB FMM)
-
봉지공정: 0.1마이크론의 방패로 유기물을 보호하여
-
모듈/검사: 완벽한 제품으로 검증해 우리 손에 닿기까지
우리가 매일 무심코 바라보는 스마트폰과 노트북 화면 속 화려한 색감은, 눈에 보이지 않는 미세 공정에서 수만 번의 증착과 식각, 그리고 치밀한 조립과 검사를 거쳐 탄생한 공학의 정수이자 예술입니다.
앞으로 펼쳐질 8.6세대 IT용 OLED 시대는 이 모든 공정의 난이도를 한 단계 더 높이며, 우리에게 더욱 얇고 가볍고 선명한 새로운 폼팩터의 세상을 열어줄 것입니다. Techlayer는 앞으로도 그 혁신의 현장을 가장 날카로운 시각으로 전달해 드릴 것을 약속합니다.
그동안 OLED 제조 공정 시리즈를 아껴주신 독자 여러분께 깊은 감사를 드립니다.
